北京北起意欧替起重机有限公司《起重机安装知识》第三部分：LX电动单梁悬挂起重机安装指导手册

王志强

一、产品介绍

LX型电动单梁悬挂起重机与电动葫芦配套使用 ，成为一种有轨运行的轻小型起重机，工作级别为A3工作环境温度在-250C ~ +400C范围内。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，不适用于在有爆炸危险、火灾危险地介质中或具有很大湿度与充满酸、碱类气体的场合下工作，也不适于运输熔化金属、有毒物和易燃物中工作。

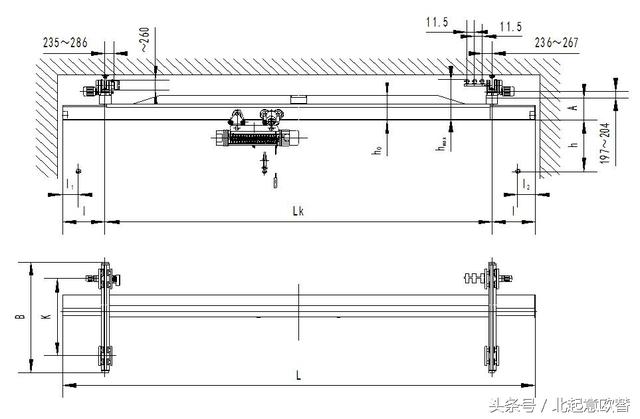

二、机构总图

三、安装步骤

1、本产品的驱动传动机构（电动小车和从动小车）均装箱发货至现场，用户可按图1-2总装。

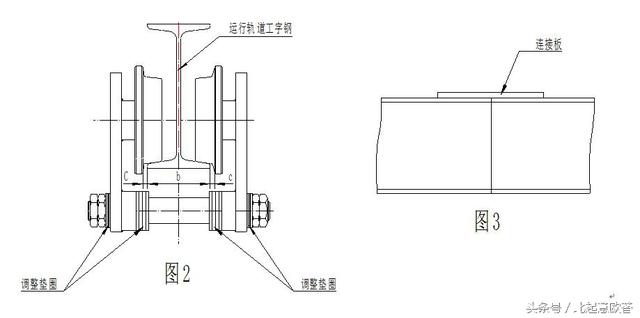

2、LX型电动单梁悬挂起重机安装到轨道上时，要注意保证车轮轮缘与工字钢翼缘边缘之间每边要有C=3～5mm的间隙，此间隙靠调整垫圈进行调整。详见图2及表3。运行轨道工字钢虽属土建部门架设安装，但应与起重机运行小车结构密切配合。即运行轨道工字钢接头（连接板）不应贴焊在工字钢下翼缘处，应按图3贴焊在工字钢上翼缘上。

表3

轨道工字钢  型号GB706-65   20a 20b 22a 22b 25a 25b 28a 28b 32a 32b 32c

翼缘宽（mm）  100 102 110 112 116 118 122 124 130 132 134

调整垫圈数量Q=0.5～2t 0    1    3    3    4    5    6    6    8    8    8

调整垫圈数量Q=3～5t   —  —  —  —  0    1    2    2    4    4    5

轨道工字钢  型号GB706-65   36a 36b 36c 40a 40b 40c 45a 45b 45c

翼缘宽（mm）  136 138 140 142 144 146 150 152 154

调整垫圈数量Q=0.5～2t 9    10  10  11  11  12  13  13  14

调整垫圈数量Q=3～5t   5    6    6    7    7    8    9    9    10

注：调整垫圈数为螺栓一端内侧的数量

3、电动葫芦科预先装在主梁上，同起重机一起架设到轨道上，也可以分别架设。

4、待全部操纵电气线路接通后，应调试两台起重机运行电机使其转向一致。还必须保证起重机动作方向与操纵按钮所规定的方向一致。

5、本产品运行电机均为锥形转子电动机，其制动器为平面制动器，当电动机接通电源时，电动机轴产生轴向移动，其移动量要调整到1.5～2mm,随着制动环的磨损移动量增大一般0.4KW电动机达到3～4mm时，就应当进行调整，使它恢复原来（1.5～2mm）的范围内。当这样调整达三次左右，就应当更换制动环。

四、使用

1、试车：在无载荷情况下，接通电源，开动并检查各运转机构，控制系统和安全装置，均应灵敏准确，安全可靠，方可使用。

2、不得超过起重机所规定的起重量使用。

3、不得沿主梁方向斜吊物品。

4、本起重机不适用于在有火灾危险、爆炸危险的介质中和相对湿度大于85%充满腐蚀性气体场所里工作以及用来吊运熔化金属和有毒易燃易爆物品。

五、维护

1、用户应做到经常检查并能及时发现起重机各部位是否有异常现象，以确保起重机能安全可靠，延长使用寿命。

2、运行机构的电动小车减速器内，在使用前应加注润滑油，要求粘度较大的（30～50）号机油，其油量不易过多，油面最高以减速器的最低轴的轴心为限，开始使用一个月时，把油更换一次，以后半年更换一次新油。

3、当起重机运行刹车不灵时，应及时调整运行锥形电动机的制动弹簧或更换平面制动环。具体调整更换详见清单。
