重轨GB/ 183-1963,GB/T 182-1963,GB/T 181-1963
|
— |

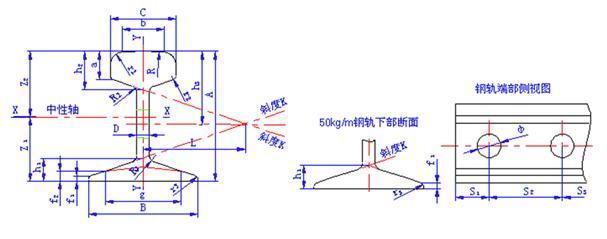

截面尺寸(mm) |
端部尺寸(mm) |
— |
— |
— |
— |
— |
|||||||||||||||
|
型号(kg/m) |
A |
B |
C |
D |
h1 |
h2 |
a |
f1 |
R1 |
R2 |
r1 |
R |
S1 |
S2 |
S3 |
φ |
截面面积 F(cm^2) |
重心距离 Z1(cm) |
重心距离 Z2(cm) |
理论重量 (kg/m) |
惯性矩 |
|
|
JX |
JY |
|||||||||||||||||||||
|
— |
ZGDA |
ZGDB |
ZGDC |
ZGDD |
ZGXH1 |
ZGXH2 |
ZGXA |
ZGXF1 |
ZGDR1 |
ZGDR2 |
ZGXR |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
38 |
134 |
114 |
68 |
13 |
24 |
39 |
27.7 |
9 |
7 |
7 |
13 |
300 |
56 |
110 |
160 |
29 |
49.5 |
6.67 |
6.73 |
38.733 |
1204.4 |
209.3 |
|
43 |
140 |
114 |
70 |
14.5 |
27 |
42 |
30.4 |
11 |
10 |
15 |
13 |
300 |
56 |
110 |
160 |
29 |
57 |
6.85 |
7.15 |
44.653 |
1489 |
260 |
|
50 |
152 |
132 |
70 |
15.5 |
27 |
42 |
33.3 |
10.5 |
12 |
20 |
13 |
300 |
66 |
150 |
140 |
31 |
65.8 |
7.1 |
8.1 |
51.514 |
2037 |
377 |
注：
1.表中理论重量是按密度为7.85g/cm^3计算的。
2.长度尺寸系列： 10.0m、12.5m。
